| Merknaam: | XWH |
| Modelnummer: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| MOQ: | 1 |
| Prijs: | USD70000-USD90000 |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Toeleveringsvermogen: | 50 reeksen/maand |

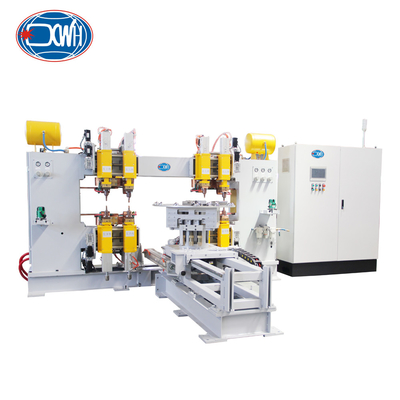

3 Fase Aluminium Lasers Spots Lasers Multi Head Spots Lasmachine Automatisch
Inleiding van het product
Automatische lasmachine met meerdere punten voor cirkelvormige ringen/integralverzegelingslasmachine voor instrumentenhulzen, speciaal ontworpen voor het lassen van speciale onderdelen van motoren en generatoren.De multi-head lasmachine heeft een stabiele laskwaliteit, eenvoudige bediening, gemakkelijk onderhoud en snelle en handige vervanging van elektroden.
Technische parameters
| Modellen/artikel | DN(B)-100 | D(N) B--160 | D(N) B--200 | D ((N) B-250 |
| Nominaal vermogen (KVA) | 100 | 160 | 200 | 250 |
| Invoervermogen ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Max. kortsluitstroom (KA) | 30 | 40 | 40 | 45 |
| Max. kracht (N) | 6000 | 6000 | 10000 | 15000 |
| Elektrode lengte ((MM) | 450 | 450 | 450 | 500 |
| Werkslag ((MM) | 80 | 80 | 80 | 80 |
| Koelverbruik ((L/min) | 20 | 20 | 20 | 20 |
| Max.sweiscapaciteit ((MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Voordelen
1De bovenste en onderste elektroden worden onder druk gezet door een cilinder, waardoor de drukregeling handig en nauwkeurig is;
2Voor het lassen van 6 punten van het rechte gedeelte van het werkstuk worden twee sets lassystemen gebruikt.96 laspunten op de binnenkring van de rechte sectie en 144 laspunten op de buitenkring van de boog van het werkstuk. Twee sets lasinstallaties worden gebruikt om 6 laspunten op het rechte gedeelte te lassen.het indexeringsrotatiemechanisme draait naar de volgende reeks laspunten om het werkstuk te lassen. Deze mechanisme-modus kan automatisering bereiken, de arbeidsintensiteit verminderen en de consistentie van de laspunten waarborgen;
3. Het gebruik van een rechtstreeks magnetoventil om de reactiesnelheid te versnellen, de werkingssnelheid van de bovendrukkop aanzienlijk te verhogen en het verlies van luchtstroom te verminderen;
Belangrijkste structuur

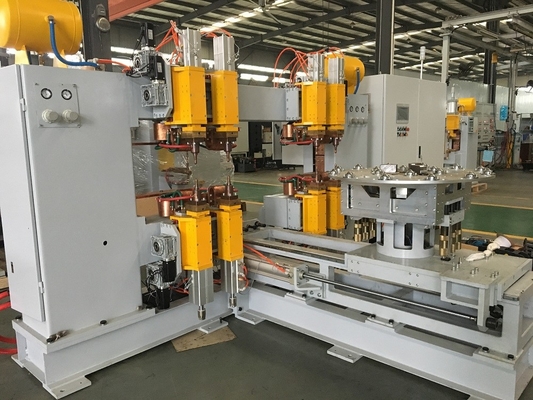

Referentiebeelden
Toepassing
Technische voorschriften voor het lassen van producten
1) Lasmateriaal: 1,5 mm roestvrijstalen plaat + 10 mm dik, 15 mm breed roestvrijstalen strip + 1,5 mm roestvrijstalen plaat.
2) Laspunten: Zoals hieronder weergegeven, zijn er 96 punten voor de binnenste ring, 144 punten voor de buitenste ring en 6 punten voor het rechte lijnsegment, met in totaal 24 cirkels
